はい、さっさと本題に入りましょう。


期せずして間違い探しみたいになってしまった前回エントリ。

一生懸命画像を眺めていただいたみなさんにはたいっへん申し訳ないんですが、あの画像からわかる問題箇所はほんっとに一部なんすよ。


まずはここ。

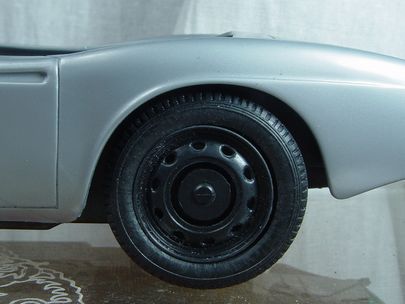

前回アップした画像は右側で、今回は左側。これだけでも「コノヤロー、反対側ならわかるわけないじゃないかよー!おちょくっとんのかぃ!金かえせー(?)」とか言われそうなんすが。

微妙にアクスルの軸、中心点がホイールアーチのセンターよりも前にずれてます。

そして、


フロントの右。

盛大に外側にはみだしてます。前回の画像でわかる問題点はこれだったんですね。
いや、まぁ、「そんなんわかるかよー」ってな声が聞こえて来る気がしますけど。つまり、よーく見るとフェンダーからはみだしてるのがわかるんですねー。

ホイールアーチとの隙間がデカいってのも確かに問題ですが。


更にフロントの左。

これがまた逆に盛大に引っ込んじゃってる。

一体全体どうなってんの?と思うような有様なんすね。やっぱりレベルのプラモはデカいビッグワンガムのおまけみたいなもんだって形容は当たってる。

以前作ったZ8ではこんなことなかったんですけどね。ちなみにこのキット、刻印を見ると1991年発売らしい。約20年前のレベルはこんなだったんですな。


さて、なにが問題なのか検証してみましょうか。

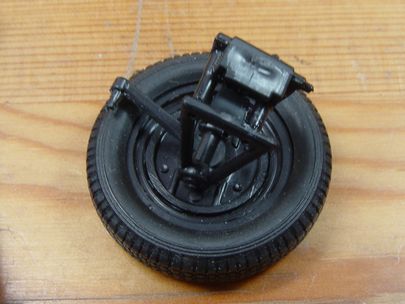

フロントのタイヤ、サスペンションはまずそれだけで完結するようになっていて、あとからシャシーパーツに組み付けるようになってます。
ステアするようにハブ・キングピンパーツは別体で接着しないように指示されてますけど、どうせ黒一色なのでがっちり接着してしまいます。

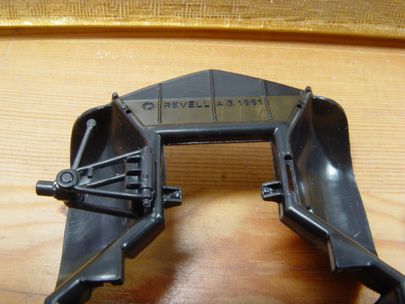

問題はここ。

シャシーパーツ側にダボ穴があって、そこに引っかけるようになってるんですが、どうにもこうにもここの精度が低い。

レベルのキットは「プロポーションはいいけど、パーツ同士の精度が低い」なんて言われてるのを目の当たりにしてしまいました。

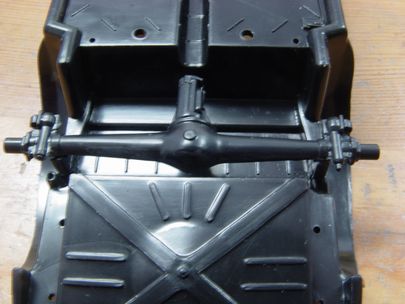

リア側はアクスルパーツを填め込むだけの指示になってて、タミヤなんかに慣れたモデラーなんかだと「どうしてこんな構造であーなっちゃうの?」な部分なんですよねぇ。

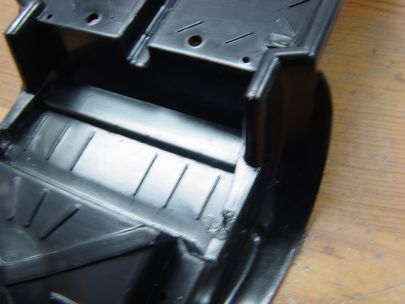

アクスルパーツを填め込むダボもシャシー側にきちんと開いてます。

しかも、御丁寧に左右で間違えないようにダボ穴の幅を変えてある。つまり、パーツの左右、前後を取り違えないような親切設計。ww



ところが、罠はここ。

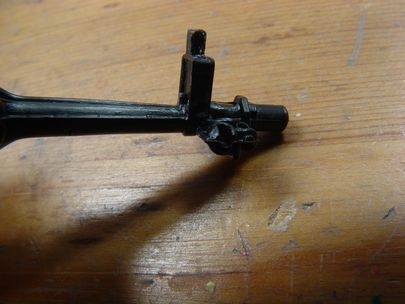

アクスルパーツから垂直に伸びるパーツが別体になっていて、モールドだかバリだかわかんない目印を頼りに接着するようになってる。
これがまた精度低いので、下手に接着するとタイヤがあっちこっち向いちゃうわけなんすね。

シャシーとボディのはめ合わせもきちんとしたダボがあるわけではないので、若干前後にズれる可能性があります。熟考の結果、シャシーとボディを合体させた後で摺合わせをしながら位置決めすることにしました。orz
