2011年10月20日

ダンパー

皆さん秋のホビーショーのお披露目アイテムとか紹介するとか、「あれが欲しい」「これが欲しい」とか、まぁ季節の風物詩みたいなもんでしょうかね。



私ですか?



もうね、去年の9月以降厳しくなった通関制度のせいでめっきり買い物しなくなっちゃいましてね。勢い新作の話題が出てもいつ買えるかわかんないのでどうも興味がわかないんですわ。

これ、なんつーの?倦怠期を迎えた夫婦が夜の営みもめっきり減って、「しないで済むなら別にそれでもいいや」みたいな感じ?



違う! wwwwwwwwwwww





あ、こないだ貼ったクレーンが転落する画像ね、「コラじゃないの?」って疑惑を投げかけられまして。
確かにじっくり見てみるとコラっぽい。

なので、今回は正真正銘コラ無しのを貼っときます。




で、模型の方はタイトル通りリアのダンパー製作なんかしてみました。



これがねぇ実にやっかいなパーツでしてね。
旋盤でもあれば簡単に綺麗なパーツが作れるんでしょうけど、そんな道具持ってないですから脳内でシミュレーション繰り返してどう作るか考えてました。

で、作り方についての考えがまとまったらまとまったで今度は取り掛かるのになかなか気合いが湧いてこなくて。


まー、結局手持ちの道具・素材でつくるわけなのでこんなところが限界でしょうかね。

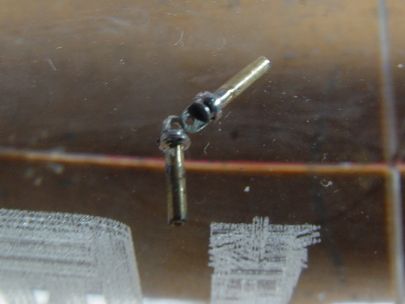

真鍮パイプを複数重ねてダンパー本体部分にして、頭の部分は洋白帯金を半田付け。本体部分をリューターに噛ませて回転させつつ頭の部分にやすりを当てる。で、頭部分も円形になるっちゅーわけすな。

円形になった頭部分に半田を盛ってテーパー付けたりなんかして厚みを出してます。



頭のリンク部分は、エッチングソーで筋を付けたところに帯金を瞬接で付けて形を整える。

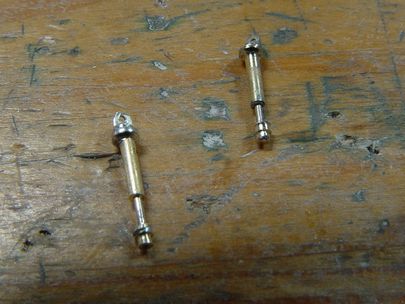

シリンダー部分も洋白線と真鍮パイプを組み合わせてそれっぽい形にします。

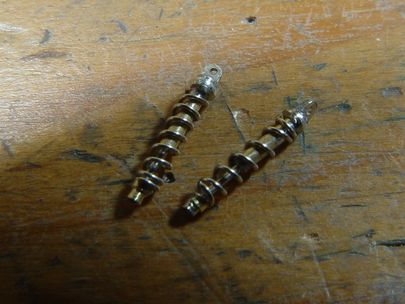

スプリングは毎度おなじみ径の違う洋白線をピンバイスにいっしょに噛ませて巻いていく方式で作成。

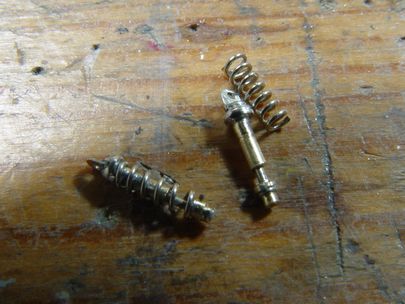

一応、キットパーツと長さが同じになるように作ったつもりだったんですが、若干長すぎたのでもう一回バラしてから短くしてみました。

すぐ上の画像とその一つ前の画像で長さが違うのがわかりますよね。

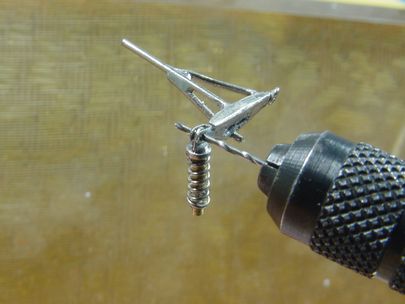

このダンパーをロッカーアームと接続するとこんな感じになる、と。

あ、ロッカーアーム側のリンクは、これまた洋白帯金を「コ」の字形に曲げたものに穴をあけて、それをアームに半田付けしてます。

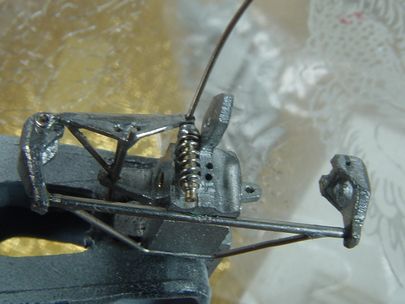

で、ギアボックスにセットするとこんな構造になるわけですな。

って、まぁ実はここにたどり着くまでにリンク部分を削ったり、穴の開け直ししたりして微調整を繰り返してるんですけどね。

もう、ほんと途中で心が折れそうになりました。

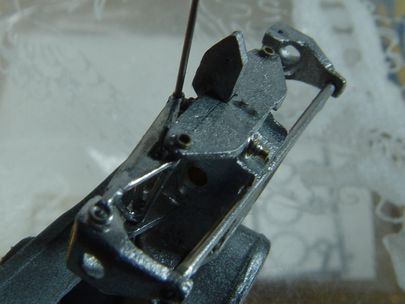

後端のメンバーをはめると





ゼンゼンミエマセンネ!


くっそ!


自己満足でいいんだよ、自己満足で・・・

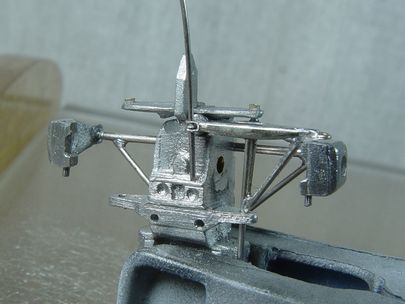

上から見るとこんな感じっす。

私思うに、このキットの一番の山場はこのリアサス周りの改修だと思うんですよね。
ここを乗り切ればもうちょっと気楽に製作できる気がする。
