2013年08月12日

リアシェード

全国的に夏休みみたいですねこんにちは。

アタクシは就職してからこのかたいわゆる夏休みには全く縁がない生活を送ってましてね。
会社が製造業だったりすると生産設備の停止とかの関係で会社全体がお休みになったりしますよね。で、そういう会社とお付き合いのある営業さんなんかは出社しても相手がいないんじゃしょうがないから同じ時期に休みとるとか。

私ゃずーっと IT の技術系でやってきたのと、地方出身てわけでもなかったのでお盆に休みとる習慣がまったくないままこの歳まで来てしまいました。何回か転職もしてますけど、大体「有給に含まれてるから特に『夏休み』と呼ばれる休暇はない」ってのがパターン。

どっかに遊びに行きたいのは山々なんですけどねぇ・・・・

はい、今日は Racing43 に戻ってきました。画像多めです。

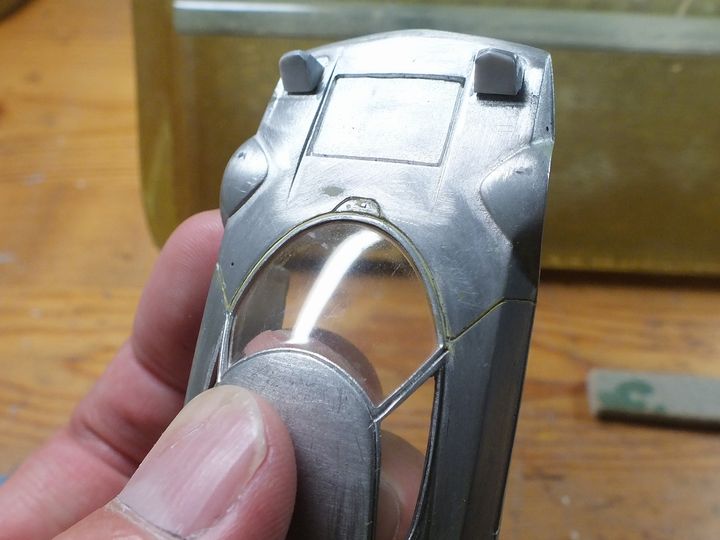

まずはバキュームの仮あわせ。フロントは付属のバキュームウィンドウでなんとかなりそうです。
糊代がほとんどないのでギリギリまですり合わせないといけないことになりますなこりゃ。

サイドウィンドウはキット付属のではまったく合いませんでした。フロントに比べたらほぼ平面で済みそうなのでまぁなんとかなるでしょう。先に書いとくと、マスキングテープを貼って窓枠をトレースして塩ビ板を切り出して貼り付けようかな、と。(ここらへんの「大丈夫だろう」って考えがあとで手戻りの原因になるんですかね)


で、本日のメイン。

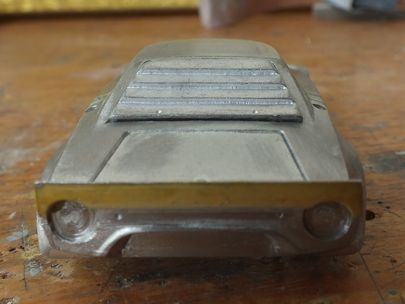

ストラトスの特徴のひとつ、リアのシェード。キットパーツはご覧の通りメタルの一体成形。
もちろんすき間は抜けてないし、彫り込んで行こうにも厚みがスゴいので適さない。

ただね、サイズはどんぴしゃです。抜けてないことが気にならない人はそのまま使えます。


どうやって作るか大体アイディアが固まったので、まずは現パーツを計測。
さっきも書きましたけどボディパーツとの合いがいいので、これを基準にしない手はない。

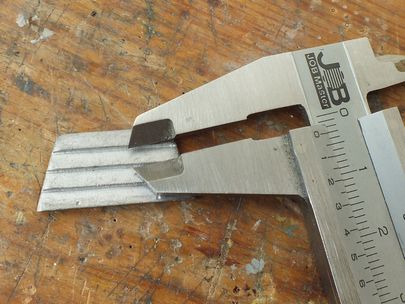

ルーバー一枚の前後長が 3.2mm 、段差が 0.5mm でした。


最初は同じ幅の洋白帯金を使えばいーじゃーん、とか甘く考えてたんですけどそんな幅広の帯金は持ってなかったので、しかたない、自分で切り出しましょう。

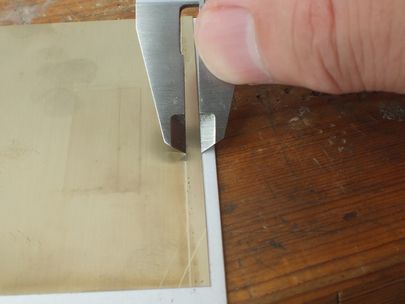

0.1mm 厚の洋白板を取り出して、ノギスの片方をエッジに引っかけながらもう片方でケガキ線を入れていきます。最後は糸のこでケガキ線に沿って切る。

のだけど、めんどくさいのでクラフト鋏で切っちゃった。www ハサミで切ると板が反り返っちゃったりしがちですけど、発砲スチロールの台の上で金属丸棒なんかをゴロゴロ転がせば修正できちゃうので気にしない。

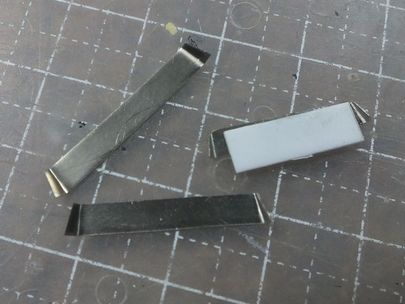

キット付属のパーツを台にして両端を折り曲げて余分なところをカット。

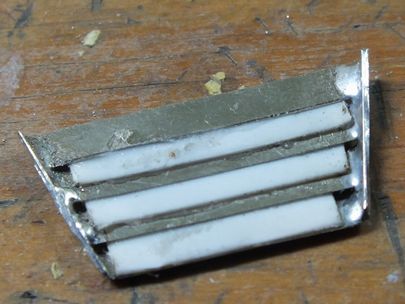

段差は 0.5mm あったので洋白板の厚みを差し引いた 0.4mm 厚のプラ板を瞬着で貼り付けます。これがスペーサーになってルーバーのすき間のサイズを保ってくれるわけ。

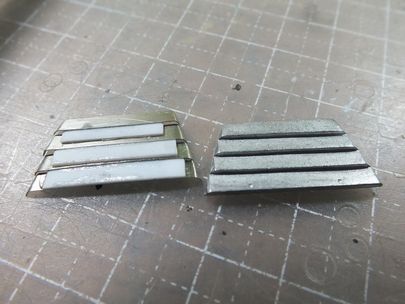

上の作業を繰り返して、四枚のルーバーを階段状に固定。
このままだとプラ板を外したらまたバラバラになっちゃうので、

Char039.jpg Char040.jpg

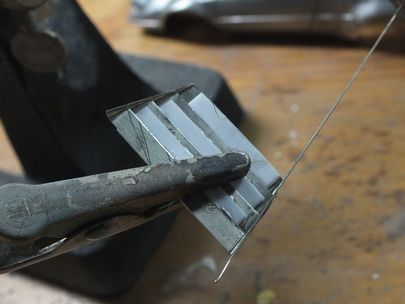

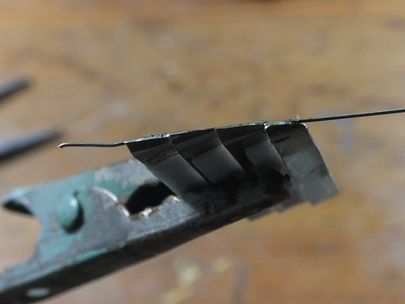

サイドの裏側に 0.3mm の洋白線を半田付けして一体化します。

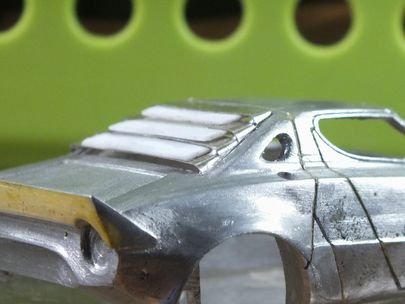

試しにあてがってみたら、うーむ、まぁ一発で作ったにしてはよろしいんではないでしょうか。


裏側をもうちょい強固にしようと思ったらかなりドバっと半田流れちゃいました・・・

あとでキサゲ刷毛使って余計な半田を削り落とすので大丈夫でしょう。

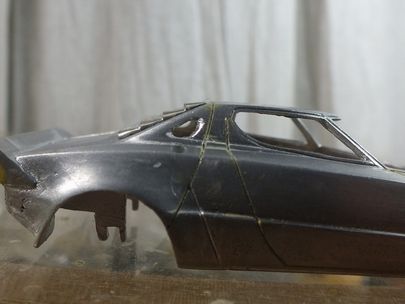

このあとアセトンにドボンして、スペーサーにしていたプラ板を外します。

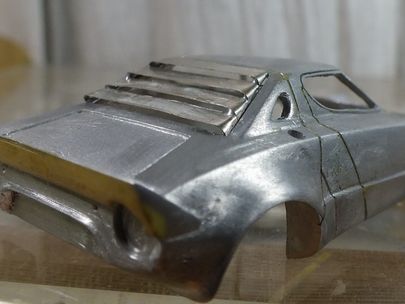

Char044.jpg Char045.jpg

もう一回作った方がいいかなぁ。

大体こういう自作パーツって2回目以降の方が綺麗にできたりするもんすよねぇ。1回目は手順確認で、2回目になるとなんとなく注意点がはっきりしてうまくできるようになったり。

つか、Racing43 のストラトスって結構な数でてるよね?誰かアフターでこのシェードのエッチングパーツとか作っててもいいと思うんだよなぁ・・・
