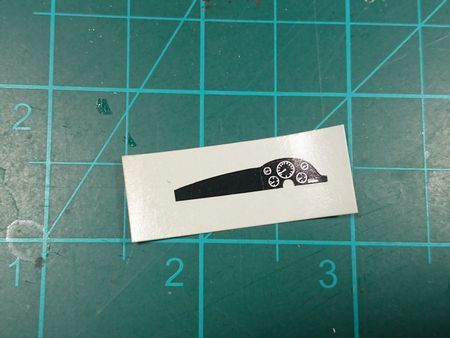

さて表題のダッシュボードですが、キットではデカール一枚が付属してるだけ。
これ、形状も違うし、パネル自体も実車はボディカラーなのでまったく使えないわけで。まぁメーターのサイズと配置は参考にできますけどね。

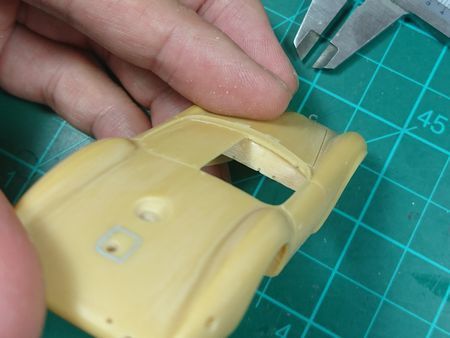

で、パネルは金属板から作りなおすのでその厚み分だけパネル面を削ってみます。

ね?形状違うでしょ。確かに個体によってはデカールのようなメーター部分が膨らんだものもあるのですけど、キットのボディ形状とは違う。
まさかこれ、キットのボディ形状の方が間違ってるんですかね。だとしてもその修正はめんどくさいのでやりません。


さっきのボディのパネル面にマスキングテープを貼ってざっくりと形状を写し取って、それに合わせて切り出し。といっても気持ち大きくなるように切り出して、後でヤスリでぴったりになるように削って調整します。



で、プラ板に瞬着で貼り付けて、メーター用にくり貫く穴の目安をマーカーで書きます。
プラ板に貼り付けておけばドリルで板がヨレたりしないだろう、という算段です。




が、見事に当てが外れて失敗。大きな板の状態で穴をあけてから切り出す方式でやり直しました。

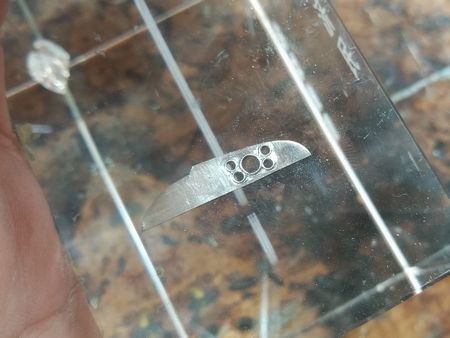

そのやり直しの風景は記録してなかったのでいきなり穴あけ・切り出し完了の図で。

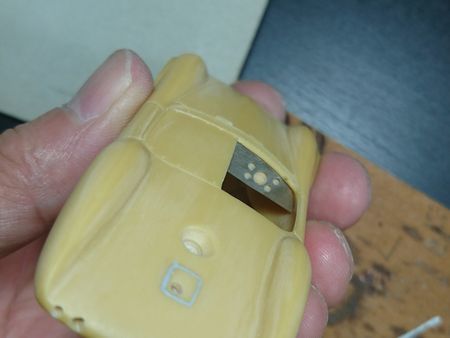

大体シートの正面にメーターが来る様な感じなのでこれでいいでしょう。

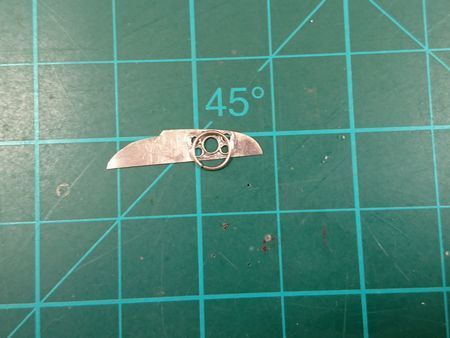

メーターリングを 0.3mm の洋白線をリング状にしてパネルに半田付けしました。
余分についてしまった半田は主にキサゲ刷毛で地道に削り取りますが、入り組んだところはドリルビットで削ったりしました。

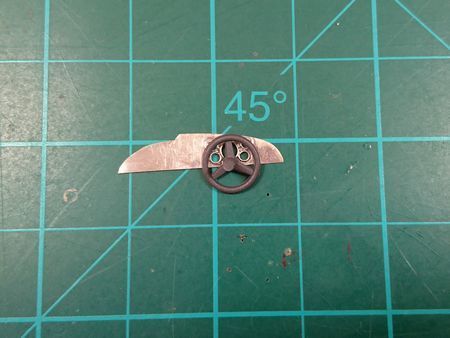

んで、キットのステアリングパーツをあててサイズを検討してみます。
このままだと大味なのでもちろんこのパーツは使えないのですが、一応サイズ比較用にね。

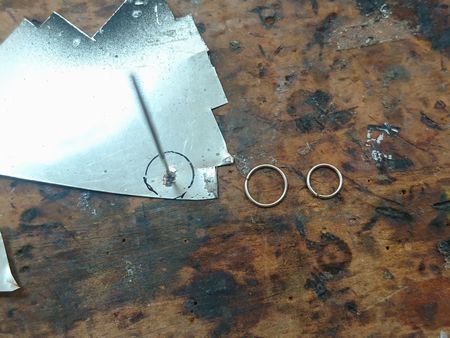

実車は細身のグリップで結構大径のステアリングホイールなのでちょいとひねりだしてみます。



結構直径大きく作ったつもりだったのですが、まだ小さい。



これまた画像が飛んでますけど、もう一回り大きな輪っか作ってみました。
これでも若干小さそうですけど、これ以上大きくすると足に干渉しそうになるのでこれで良しとします。

で、ステアリングスポーク。ひねり出した輪っかをトレースして真ん中に洋白線を半田付けして軸にします。


それを大まかに切り出したあと、モーターツールで回転させながら円形になるようにドリルレースで成型。



ここまで来たはいいけれど、ここからが問題。
スポークは T 字型ではなく 120 度均等な Y 字なんすよね。どうやって削りだしましょうかね。

ここはしばらく考える必要があるので後回しにします。
